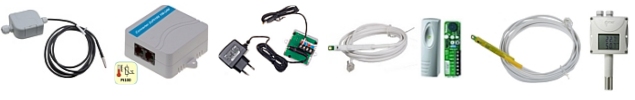

Все о датчиках и детекторах,
которые можно подключать к продуктам HW-group

Понятия "Датчик" и "Детектор"

• Датчик (сенсор) непрерывно передает в систему мониторинга данные о текущих величинах измеряемых значений (°C, °F, сопротивление, напряжение, ток, уровень влажности и т.п.).
  Датчики HW-group подключаются к прибором по шинам 1-Wire (UNI) - разъем RJ11 или RS-485 – разъем RJ45.
• Детекторы имеют дискретный выход, работающий по принципу 0/1 (Вкл/Выкл) и подключаются к дискретным входам приборов мониторинга или к исполнительным устройствам.

Температура

• Интерфейс: 1-Wire (RJ11)

• Интерфейс: 1-Wire (RJ11)

• Интерфейс: шина RS-485 (Poseidon2 4002), до 1000 м, разъемы RJ45 и клеммная колодка
• Исполнение: крепление на стену – для установки в помещении

• Интерфейс: шина RS-485 (Poseidon2 4002), до 1000 м, разъемы RJ45 и клеммная колодка
• Исполнение: крепление на стену, класс защиты IP67 – для наружной установки

Конвертеры для датчиков температуры Pt100

• Converter 2xPt100 1W-UNI
  - Интерфейс: 1-Wire UNI (RJ11) - до 60 м
  - Датчик температуры: 2 канала для подключения внешних резистивных датчиков Pt100 или Pt1000
  - Исполнение: крепление на стену, датчики температуры могут быть включены в комплект поставки (по коду товара)


• Temp-485-Pt100 Cable3
  - Интерфейс: шина RS-485 (Poseidon2 4002), до 1000 м, клеммная колодка
  - Исполнение: крепление на стену, выносные датчики температуры


• Temp-485-Pt100 Frost2
  - Расширенный диапазон измерения: -190 ... +150°C – для внешней установки
  - Интерфейс: шина RS-485 (Poseidon2 4002), до 1000 м, клеммная колодка
  - Исполнение: крепление на стену, выносные датчики температуры

Влажность

• Интерфейс: 1-Wire (RJ11)

• Интерфейс: 1-Wire (RJ11)

• Точность измерения: температура ±0.5°C / влажность 5% RH
• Интерфейс: шина RS-485 (Poseidon2 4002), до 1000 м, разъемы RJ45 и клеммные колодки
• Исполнение: крепление на стену – для внутренней установки

• Точность измерения: температура ±0.4°C / влажность 2.5% RH
• Интерфейс: шина RS-485 (Poseidon2 4002), до 1000 м, 2 клеммные колодки
• Исполнение: крепление на стену – для наружной установки
• Примечание: ЖК-дисплей, отображающий текущие измеряемые величины

Расширитель числа дискретных входов

• Входы: 4 входа типа «сухой контакт»
• Интерфейс: 1-Wire UNI (2 разъема RJ11 для подключения по цепочке)
• Совместимость: Poseidon 2250, 4002, Ares 12/14, Poseidon2
• Питание: от шины передачи данных (1-Wire UNI) либо внешний адаптер на 5В

Давление воздуха

• Измеряемые параметры: атмосферное давление, температура, относительная влажность, точка росы
• Интерфейс: шина RS-485 (Poseidon2 4002), до 1000 м, 2 клеммные колодки
• Исполнение: крепление на стену – для наружной установки
• Примечание: ЖК-дисплей, отображающий текущие измеряемые величины

Свет (интенсивность освещения)

• Интерфейс: 1-Wire UNI (разъем RJ11 с кабелем)

Детекторы протечек, затоплений и уровня воды

• Интерфейс 1: 1-Wire UNI (2 разъема RJ11 для подключения по цепочке)
• Интерфейс 2: выход реле (НЗ/НР) – для подключения к дискретным входам контрольного прибора

• Интерфейс: 1-Wire UNI (кабель 3м)

• Интерфейс: дискретный выход типа «сухой контакт»

Детекторы дыма и газа

• Интерфейс: выход реле (сухой контакт)

• Интерфейс: выход реле (сухой контакт)

Датчики напряжения и тока

• Интерфейс: 1-Wire UNI (2 разъема RJ11 для включения датчиков по цепочке)

• Интерфейс: 1-Wire UNI (2 разъема RJ11 для включения датчиков по цепочке)

• Интерфейс: 1-Wire UNI (2 разъема RJ11 для включения датчиков по цепочке)

• Интерфейс: 1-Wire UNI (2 разъема RJ11 для включения датчиков по цепочке)

• Интерфейс: 1-Wire UNI (2 разъема RJ11 для включения датчиков по цепочке)

• Интерфейс детектора: выход реле (НЗ/НО) для подключения к дискретным входов контрольных приборов
• Интерфейс входа управления: сухой контакт + потенциальное управления («мокрый контакт»)

Детекторы движения, открытия двери и вибрации

• Интерфейс: выход реле (сухой контакт)

• Интерфейс: выход реле (сухой контакт)

• Интерфейс: выход реле (сухой контакт)

Аксессуары для шин передачи данных

• Poseidon B-Cable
  Позволяет вывести сигналы шины RS-485 и выход питания от разъема RJ45 на 4-х контактную клеммную колодку - A,B,+,-

• Poseidon S-Hub
  Разветвитель для шины RS-485 для подключения 8+1 разъемов RJ45 с кабелем типа «витая пара». S-Hub можно использовать в качестве источника питания для всех подключенных датчиков.

• Poseidon Spider
  Конвертер для подключения 4-х датчиков с интерфейсом 1-Wire либо 4-х дискретны входов прибору Poseidon2 4002 по шине RS-485 (RJ45).

• 1-Wire hub Power
  Разветвитель 1-Wire с усиленным питанием на 8 портов

• Poseidon T-Box
  Разветвитель для подключения до 5 датчиков 1-Wire к одному порту контрольного прибора (5 разъемов RJ-12)

Аксессуары

• 12V DC back-up power supply – резервный источник питания 12 Вольт
• DC Power Strip - разветвитель питания
