Концепция применения и структура системы Multisensor

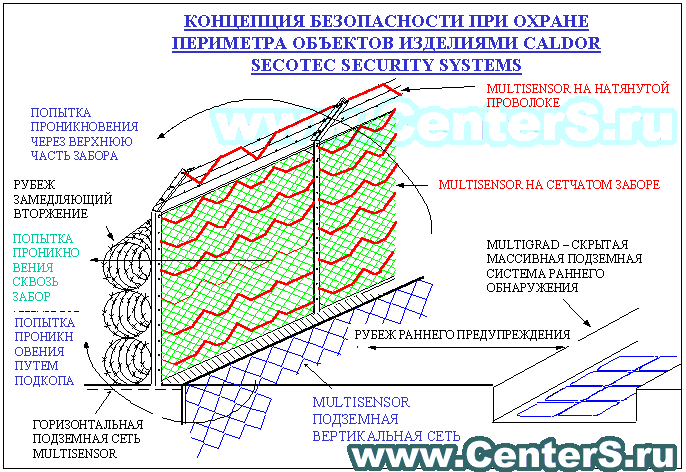

На основе Multisensor может быть построена многорубежная система  охраны периметра,включающая в себя:
  • Рубеж защиты от попыток проникновения через верхнюю часть забора - MULTISENSOR закрепленный на натянутой проволоке по верхней части забора
  • Рубеж защиты от попыток проникновения сквозь забор путем его разрушения - MULTISENSOR, закрепленный заборе
  • Рубеж, замедляющий вторжение (например, колючая проволока с MULTISENSOR системой)
  • Рубеж защиты от попыток проникновения путем подкопа, в том числе:
    - Горизонтальная подземная сеть MULTISENSOR
    - Вертикальная подземная сеть MULTISENSOR
  • Рубеж раннего предупреждения на системе MULTIGRAD - скрытая протяженная подземная система раннего обнаружения
В качестве чувствительного элемента в системе используется обычный полевой кабель, к одному концу которого подключено задающее устройство (TRU-Transmitter Receiver Unit), а к другому, детекторное устройство (DU-Deterction Unit или SDU- Spider Deterction Unit). При механическом воздействии на кабель изменяется его микроструктура и, как следствие, ряд электрических параметров кабеля, характеризующих его проницаемость (комплексный коэффициент передачи), которые постоянно контролируются DU/SDU.
В системе МУЛЬТИСЕНСОР реализована специальная технология обработки сигналов от детекторов DU/SDU? лежащих в узком диапазоне частот 0,5 до 10 Гц (сейсмический диапазон). Обработка сигналов в этом диапазоне частот позволяет исключить ложные срабатывания от помех звукового диапазона, которые являются основной проблемой для традиционных виброакустических систем сигнализации.

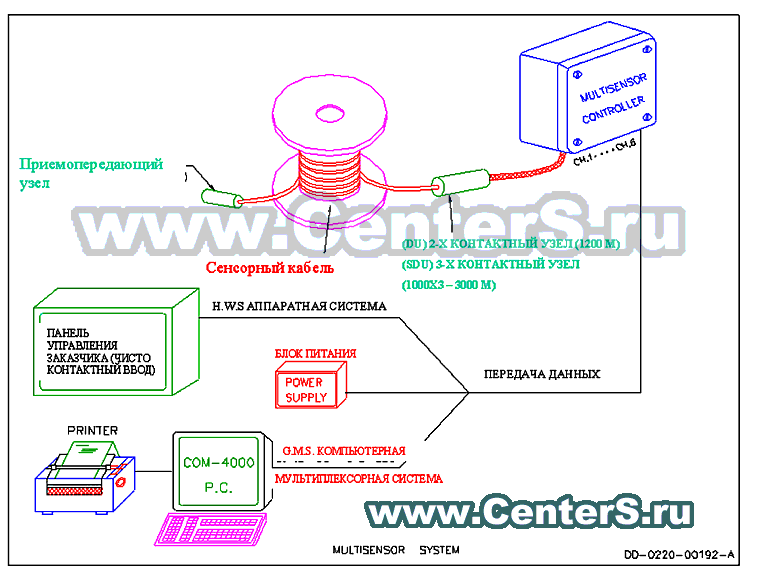

Состав системы Multisensor:
  • Приемопередающий узел (TRU)

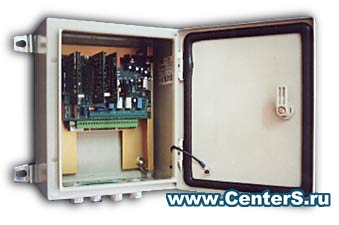

  • Контроллер Multisensor (одно-, 2-х, 4-х, 6-ти канальный)
  • DU одноканальный детектор (максимальна длина сенсорного кабеля 1200 м)
  • SDU трехканальный детектор (максимальна суммарная длина сенсорных кабелей 3000 м)
  • Сенсорный кабель
  • Блок питания (MDF)

Контроллеры Multisensor имеют либо релейные выходы- "сухой контакт" (семейство контроллеров HWS), либо интерфейс RS-485 (семейство контроллеров CMS).
Центральный пост охраны оборудуется либо стандартной контрольной панелью любого производителя, либо компьютерной системой сбора и обработки информации, например, COM-4000 G-Max Security (Galdor-Secotec).

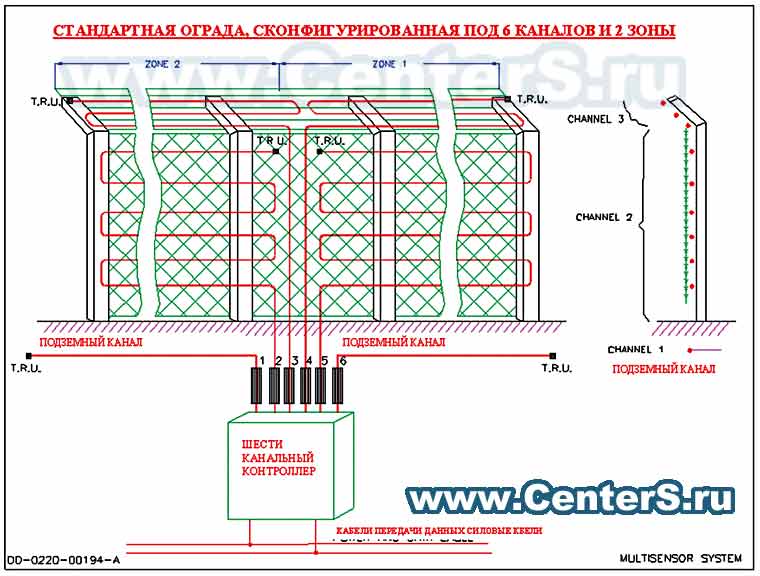

Состав системы Multisensor для участка стандартной ограды (конфигурация на 6 каналов и 2 зоны):
  • Шестиканальный контроллер
  • Подземный канал - 2 зоны
  • Multisensor на сетчатом заборе - 2 зоны
  • Multisensor на натянутой проволоке по верхней части забора - 2 зоны
  • Кабели передачи данных и питания

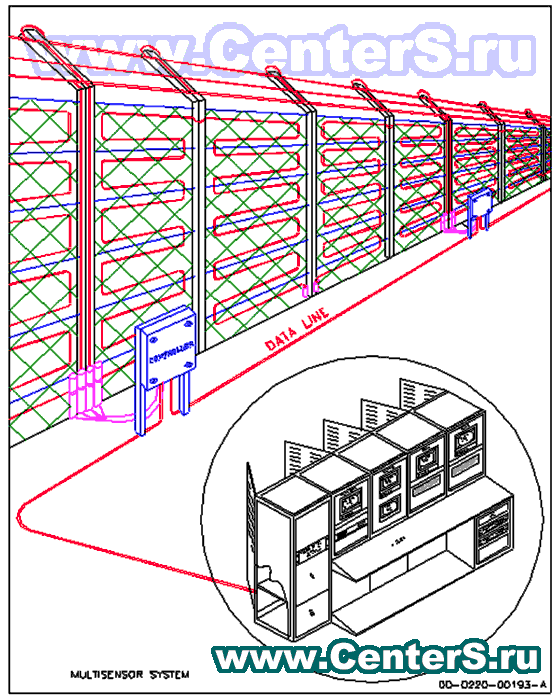

Система предусматривает возможность построения систем охраны с большим количеством зон. При этом максимальная длина одной зоны составляет 2400 м (для двухканального контроллера). Питание контроллеров осуществляется по линии связи.
