Пассивная магнитометрическая система защиты периметра Multigard-2000 фирмы G-Max Security (Galdor-Secotec).

Принцип действия Multigard-2000 и описание

Принцип действия

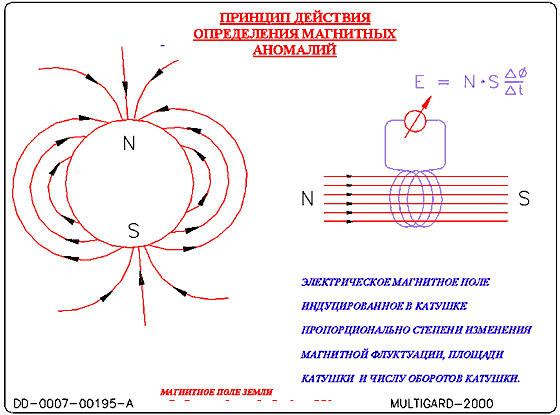

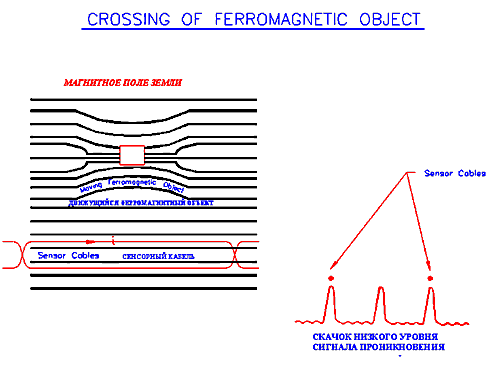

Работа  Multigard-2000 основана на известном принципе возникновения индукционного тока в катушке при изменении магнитного поля. Система воспринимает изменение магнитного поля Земли в сенсорном кабеле, которое вызвано приближением объекта с ферромагнитными свойствами (ключи, часы, холодное и огнестрельное оружие, зубные коронки, ...). Чем больше масса предмета и выше скорость движения над чувствительным сенсорным кабелем, тем больше амплитуда полезного сигнала.

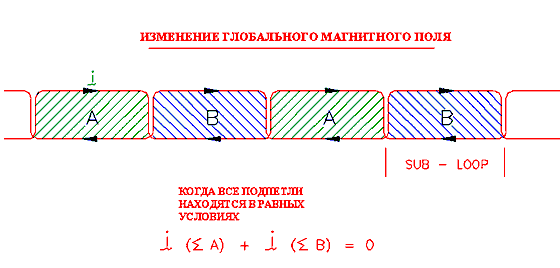

Для устранения воздействия на систему глобальных флуктуаций магнитного поля Земли и влияния промышленных электромагнитных помех чувствительный сенсорный кабель укладывается под грунт секциями в виде прямоугольных петель.

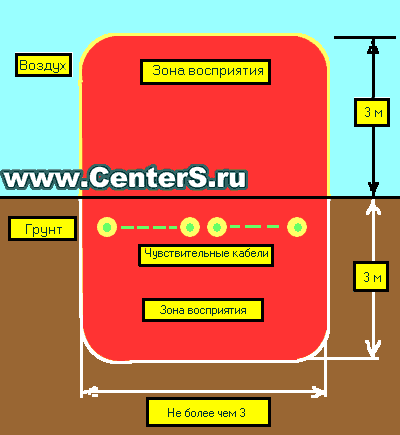

Зона обнаружения нарушителя предствляет собой невидимый барьер высотой порядка трех метров и шириной около 3-х метров.
Уникальность технологии Multigard-2000 заключается в том, что при этом обеспечивается защита от подкопа в глубину до 3-х метров.

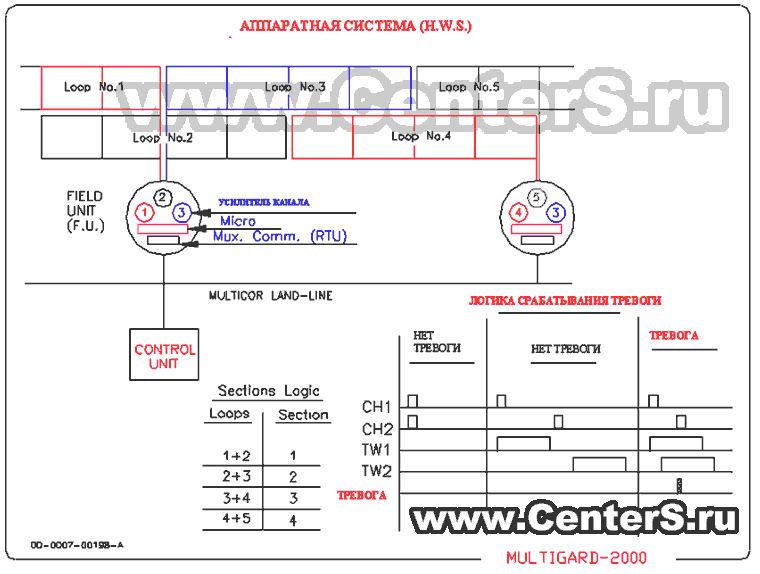

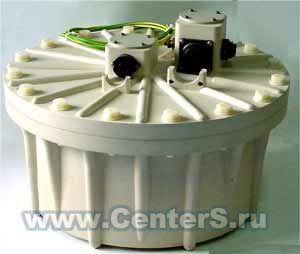

Каждая секция представляет собой чувствительный сенсерный кабель, уложенный в грунт в виде прямоугольных петель. Оба конца кабеля подключаются к одному из 3-х входов интеллектуального контроллера обработки сигналов (Field Unit F-2003), который также устанавливается под землей.
Секции сенсорного кабеля размещаются в одной плоскости, параллельной поверхности Земли в два ряда. Этим обеспечивается возможность не только обнаружения факта вторжения, но определяется направление движения нарушителя (внутрь или во вне объекта).

Типовые виды установки системы охраны периметра Multigard-2000

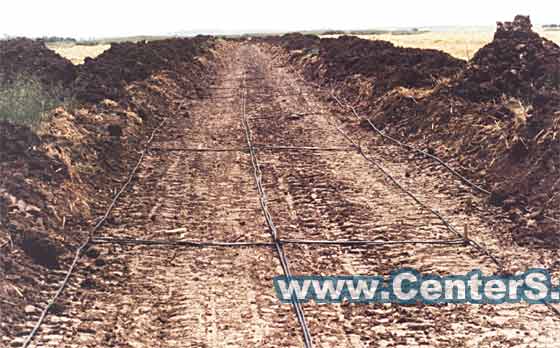

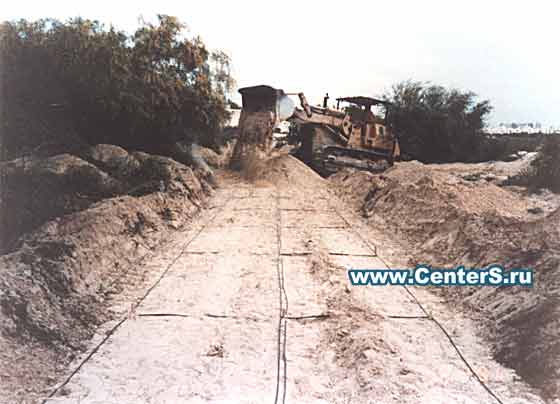

Сенсорная сеть, как правило, прокладывается под землей вдоль внешней части ограждения периметра и маскируется под особенности ландшафта, что и позволяет заблаговременно обнаружить факт приближения к охраняемому объекту. При этом сам нарушитель и не подозревает, что сигнал тревоги уже поступил на центральный пост охраны. Чувствительный кабель Multigard-2000 укладывается в грунт на глубине, примерно, 50см в форме прямоугольных петель:

Концепция применения Multigard-2000 в многорубежных системах

Multigard-2000 может применяться как автономно, так и в комплексе с другими средствами защиты периметра. На схеме представлен вариант применения Multigard-2000 совместно с инженерными средствами и системой MULTISENSOR для построения многорубежной защиты объекта:

• Рубеж раннего предупреждения на системе MULTIGRAD - скрытая протяженная пассивная подземная магнитометрическая система раннего обнаружения
• Рубеж защиты от попыток проникновения через верхнюю часть забора - MULTISENSOR закрепленный на натянутой проволоке по верхней части забора
• Рубеж защиты от попыток проникновения сквозь забор путем его разрушения - MULTISENSOR, закрепленный заборе
• Рубеж, замедляющий вторжение (например, колючая проволока с MULTISENSOR системой)
• Рубеж защиты от попыток проникновения путем подкопа, в том числе:
  - Горизонтальная подземная сеть MULTISENSOR
  - Вертикальная подземная сеть MULTISENSOR
